لماذا تعتبر مرابط الكابلات بمثابة الدفاع الحاسم الذي يحتاجه نظامك الكهربائي？

مرابط الكابلات ليست ملحقات اختيارية، فهي أجهزة أمان مهمة مصممة لتأمين الكابلات الكهربائية ومنع حدوث أضرار كارثية أثناء أحداث الدائرة القصيرة. يؤدي خطأ الدائرة القصيرة إلى توليد قوى كهرومغناطيسية تتناسب مع مربع ذروة التيار، قادرة على تمرير الكابلات النشطة عبر رفوف المعدات وتعريض الأفراد للخطر في غضون أجزاء من الثانية. تتطلب قواطع الدائرة عادةً 0.06 إلى 0.1 ثانية للتعثر، ولكن ذروة القوة التدميرية تحدث عند 0.005 ثانية على نظام 50 هرتز. تؤدي مرابط الكابلات وظيفتها التقييدية على الفور، قبل أن تتمكن أجهزة الحماية من الاستجابة، مما يجعلها خط الدفاع الأساسي ضد القوى الكهروميكانيكية.

وفقًا للمواصفة IEC 61914، يتم تعريف مرابط الكابلات على أنها "أجهزة مصممة لتوفير تأمين الكابلات عند تركيبها على فترات زمنية بطول الكابلات." على عكس روابط الكابلات أو المشابك القياسية، تم تصميم المرابط واختبارها خصيصًا لتحمل قوى الدائرة القصيرة، مع تصنيفات تعتمد على ذروة تيار الدائرة القصيرة المحتملة (kA) وتباعد التثبيت.

كيف تهدد قوى الدائرة القصيرة أنظمة الكابلات

خلال دائرة قصر ثلاثية الطور، تنتج الموصلات المجاورة مجالات كهرومغناطيسية مكثفة. تتناسب قوة التنافر بين الموصلات مع مربع ذروة تيار الدائرة القصيرة، مما يخلق ضغطًا فوريًا لا يمكن لمنتجات إدارة الكابلات القياسية احتواؤه. في مركز البيانات، يمكن للكابلات غير المؤمنة أن تدمر رفوف الخادم التي تستحق أشهرًا من وقت الاستبدال؛ وفي البيئات الصناعية، فإن نفس السيناريو ينطوي على مخاطر الحريق والإصابة والتوقف لفترات طويلة.

فجوة التوقيت الحرجة

يكشف فهم الجدول الزمني لحدث الخطأ عن سبب عدم إمكانية استبدال ضبط النفس السلبي:

• 0.005 ثانية: تحدث ذروة القوة الكهرومغناطيسية في أنظمة 50 هرتز
• 0.06-0.1 ثانية: تقوم قواطع الدائرة برحلة وإزالة الخطأ
• النتيجة: بدون مرابط الكابلات، تواجه الكابلات حركة غير مقيدة خلال مدة العطل بأكملها

تعني فجوة التوقيت هذه أنه لا يوجد جهاز حماية نشط يمكنه منع التدمير الميكانيكي الأولي - فقط مرابط الكابلات المحددة بشكل صحيح يمكنها ذلك.

ما هي أنواع مرابط الكابلات التي تناسب التطبيقات المختلفة؟

يعتمد تحديد نوع المربط الصحيح على تكوين الكابل وفئة الجهد والظروف البيئية. يمكن أن يؤدي استخدام نوع المربط غير المتوافق إلى عدم كفاية التقييد أثناء ظروف الخطأ.

إرشادات اختيار المواد

يؤثر اختيار المواد بشكل مباشر على عمر الأداء وهوامش السلامة:

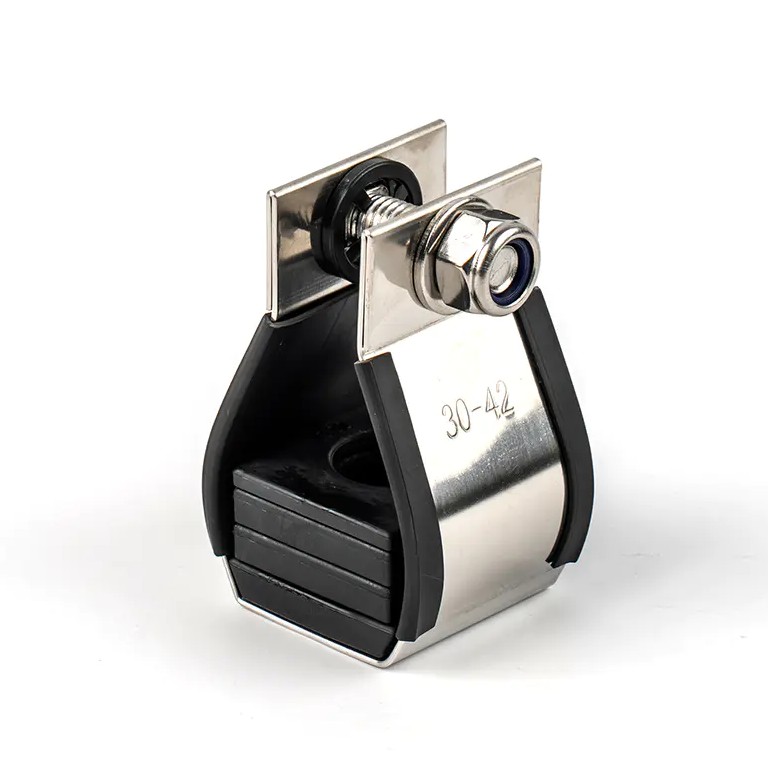

• الفولاذ المقاوم للصدأ 316: مقاومة استثنائية للتآكل في البيئات البحرية والبحرية والكيميائية؛ يقاوم القوى الكهروميكانيكية الشديدة
• الألومنيوم: خفيفة الوزن مع خصائص ميكانيكية قوية؛ مناسبة لتطبيقات الجهد المنخفض إلى الجهد العالي الداخلية والخارجية
• البوليمر / النايلون: فعالة من حيث التكلفة للاستخدام الداخلي ذو الجهد المنخفض؛ تتوفر خيارات مقاومة للأشعة فوق البنفسجية ومثبطات الحريق لبيئات محددة

كيف تضمن المواصفة IEC 61914 حماية موثوقة

IEC 61914:2021 هو المعيار المقبول عالميًا لـ مربط الكابل التصميم والاختبار، ليحل محل الغموض الموجود في الرموز الكهربائية الإقليمية. في حين أن المادة 392.20 (ج) من NEC والمادة 12-2202 من وكالة الفضاء الكندية تتطلب تأمين الكابلات ضد القوى المغناطيسية الحالية للخطأ، إلا أن أياً منهما لا يحدد كيفية اختبار أو التحقق من أن أجهزة التقييد ستنجو من حدث ماس كهربائى. IEC 61914 يسد هذه الفجوة الحرجة.

فئات الاختبار الإلزامية بموجب المواصفة IEC 61914

يتطلب المعيار اختبارًا شاملاً عبر أبعاد أداء متعددة:

1. تصنيف درجة الحرارة: عملية التحقق من -60 درجة مئوية إلى 120 درجة مئوية (أو النطاق المعلن)
2. اختبار الحمل الجانبي: يتم الاحتفاظ بالحمل المستمر لمدة 60 دقيقة عند أقصى درجة حرارة معلنة
3. اختبار الحمل المحوري: مقاومة انزلاق الكابل على طول الطريق
4. مقاومة التأثير: تم اختباره عند أدنى درجة حرارة تشغيل معلنة
5. مقاومة التآكل والأشعة فوق البنفسجية: رش الملح والتحقق من صحة الشيخوخة المتسارعة
6. مقاومة القوى الكهروميكانيكية: اختبار تحمل الدائرة القصيرة عند تصنيفات kA المعلنة
7. انتشار اللهب: مقاومة انتشار اللهب في ظل ظروف الخطأ

تمييز حاسم: تتطلب المواصفة IEC 61914 مدة اختبار الدائرة القصيرة فقط 0.1 ثانية (خمس دورات كاملة)، وهو ما يكفي لكشف ضعف المربط لأن ذروة القوة التدميرية تحدث خلال المللي ثانية القليلة الأولى. ويختلف هذا عن اختبارات التحمل الحراري للكابل، والتي قد تحدد 63 كيلو أمبير لمدة ثانية واحدة أو 40 كيلو أمبير لمدة 3 ثوانٍ — تتناول هذه التصنيفات تسخين الموصل، وليس التقييد الميكانيكي.

ما هي العوامل التي تحدد مواصفات المربط الصحيحة؟

تتطلب المواصفات الصحيحة مطابقة الأداء المعلن للمربط مع ظروف الخطأ الفعلية للتثبيت. إن نقص المواصفات يخلق مخاطر كارثية على السلامة، في حين أن الإفراط في المواصفات يهدر الميزانية دون فائدة إضافية.

معلمات المواصفات الرئيسية

يجب على المهندسين حساب والتحقق من ما يلي:

• القطر الخارجي للكابل (OD): يجب أن تتناسب المرابط مع قطر الغمد الفعلي، وليس فقط حجم الموصل. يؤدي الملاءمة غير الصحيحة إلى تقليل فعالية التقييد أثناء الأخطاء.
• الذروة المحتملة لتيار الدائرة القصيرة: يجب أن يتجاوز تصنيف kA الخاص بالمربط مستوى الخطأ المحسوب للنظام. لاحظ أن أعلى مستويات الخطأ تحدث غالبًا في التركيبات ذات الجهد المنخفض، وليس فقط في أنظمة الجهد العالي.
• تباعد المربط: يتم الإعلان عن تقييمات الشركة المصنعة على فترات زمنية محددة (عادةً 600 مم). يزيد التباعد الأوسع من القوة لكل مربط بشكل كبير. يتم حساب القوة بين الموصلات باستخدام صيغة IEC 61914، التي تأخذ في الاعتبار ذروة التيار وقطر الكابل.
• فئة الجهد والتكوين: تقدم أنظمة الجهد المنخفض والمتوسط والعالي ملفات تعريف قوة مختلفة. تتطلب التكوينات أحادية النواة والثلاثية والرباعية مرابطًا مصممة خصيصًا لهذا الغرض.
• التعرض البيئي: إن الوجود الكيميائي ودرجات الحرارة القصوى والتعرض للأشعة فوق البنفسجية ومخاطر الحريق يحدد اختيار المواد وفئة مقاومة التآكل.

مثال تحذيري

ضع في اعتبارك مصنعين يدعيان أنهما يتحملان ذروة 140 كيلو أمبير:

• تم اختبار الشركة المصنعة أ باستخدام كابل 35 مم عند تباعد 600 ملم
• تم اختبار الشركة المصنعة B باستخدام كابل مقاس 45 مم عند تباعد 300 ملم

بالنسبة لنظام بمستوى خطأ 60 كيلو أمبير يستخدم كبل 30 ملم بمسافة 1200 ملم، فإن منتج الشركة المصنعة "ب" سوف يفشل على الرغم من التصنيف الرئيسي المتطابق. يوضح هذا السبب وراء ضرورة قيام فرق المشتريات بمراجعة تقارير الاختبار الكاملة - وليس فقط الأرقام الرئيسية - ولماذا يجب على المهندسين حماية المواصفات طوال دورة حياة المشروع.

كيف يؤدي التثبيت المناسب إلى تعظيم هوامش الأمان

حتى المرابط المحددة بشكل صحيح يمكن أن تفشل إذا تم تركيبها بشكل غير صحيح. تحدد جودة التثبيت بشكل مباشر ما إذا كان النظام يعمل كما تم اختباره.

أفضل ممارسات التثبيت

1. اتبع تباعد الشركة المصنعة: التثبيت على فترات زمنية محددة لتيار الخطأ المعلن. مطلوب تباعد أكثر إحكامًا لسيناريوهات الدائرة القصيرة العالية.
2. محاذاة حسب قطر الكابل: تأكد من أن حجم المربط يطابق القطر الخارجي الفعلي للكابل، مع مراعاة أي عزل أو تفاوتات في الغلاف.
3. استخدم المثبتات الصحيحة: قم بالتركيب باستخدام الأجهزة المعتمدة لنوع الاحتواء (سلم أو صينية أو دعامة أو شعاع).
4. تطبيق عزم الدوران المناسب: الإفراط في التشديد يشوه سترات الكابلات. يسمح التشديد السفلي بالانزلاق. استخدم مفتاح عزم الدوران لتحقيق عزم الدوران المحدد من قبل الشركة المصنعة.
5. حساب التمدد الحراري: في الأنظمة المرنة حيث تكون الكابلات "متعرجة"، تسمح بحركة التوسعة بين النقاط الثابتة. في الأنظمة الصلبة، تأكد من أن المربط والهيكل يتحملان القوى الميكانيكية الحرارية الطولية.

اعتبارات تصميم النظام

تنقسم أنظمة الكابلات إلى فئتين، لكل منهما متطلبات مختلفة للمربط:

• الأنظمة المرنة: يتم لف الكابلات عموديًا أو أفقيًا، مما يسمح بالتمدد الحراري والانكماش الحر بين نقاط التثبيت. يجب أن تستوعب المرابط الحركة مع الحفاظ على ضبط النفس أثناء الأخطاء.
• الأنظمة الصلبة: يتم تثبيت الكابلات طوليًا، مما يتطلب المربط وهيكل الدعم وصلابة الكابل لتحمل القوى الميكانيكية الحرارية بشكل جماعي دون ضرر.

حيث توفر مرابط الكابلات الحماية الحرجة

تعتبر مرابط الكابلات ضرورية أينما تعمل الكابلات عالية الطاقة بالقرب من الأفراد أو المعدات الحيوية. مستوى الجهد غير ذي صلة - تحدث بعض أعلى مستويات الخطأ في التركيبات ذات الجهد المنخفض بسبب انخفاض مقاومة النظام.

بالإضافة إلى الامتثال للسلامة مع NEC 392.20(C) وIEC 61914، يساعد التثبيت المناسب للمربط على تلبية المتطلبات الزلزالية وشروط بوليصة التأمين، مما يقلل المسؤولية ويمنع إعادة العمل المكلفة.

الخلاصة: نهج استباقي لسلامة نظام الكابلات

مرابط الكابلات تمثل جزءًا صغيرًا من إجمالي تكلفة المشروع ولكنها توفر حماية لا يمكن الاستغناء عنها ضد القوى الكهروميكانيكية ذات الدائرة القصيرة. يجب أن تقوم عملية الاختيار بدمج قطر الكابل، وحسابات تيار العطل، ومتطلبات التباعد، وتوافق المواد، والتعرض البيئي في مواصفات متماسكة. يجب على فرق المشتريات التعامل مع المرابط على أنها مكونات أمان مصممة هندسيًا - وليس عناصر سلعية - والتحقق من أن المنتجات تحمل تقارير اختبار مستقلة وفقًا للمواصفة IEC 61914:2021، بما في ذلك وثائق اختبار الدائرة القصيرة قبل وبعد. من خلال تحديد مرابط الكابلات وتركيبها بشكل صحيح من اليوم الأول، يضمن المقاولون الكهربائيون وأصحاب المنشآت الامتثال التنظيمي، وحماية البنية التحتية الحيوية، وإنشاء بيئات عمل أكثر أمانًا للموظفين.
